复合双轨防火卷帘门技术各项要求

发布日期:2021-07-16 16:22:00
复合双轨防火卷帘门技术各项要求

采用不需水幕喷淋系统保护的防火等级达到F5的,耐火极限 4小时的无机复合双轨防火卷帘。

防火卷帘应符合有关规和标准
1 .《钢质防火卷帘通用技术条件》GB14102-93
2 .《门和卷帘的耐火试验方法》GB/T7633-87
3 .《无机复合防火卷帘》企业标准Q/HDCCM002-2002 (HDQ0578-2002)

技术指标
1 .防火等级:F5
2 .耐火极限:4.0小时
3 .耐风压强度:1176.8Pa(120kg/m2)
4 .防烟性能:压差20Pa时,帘板漏烟量小于0.2m/m2 min

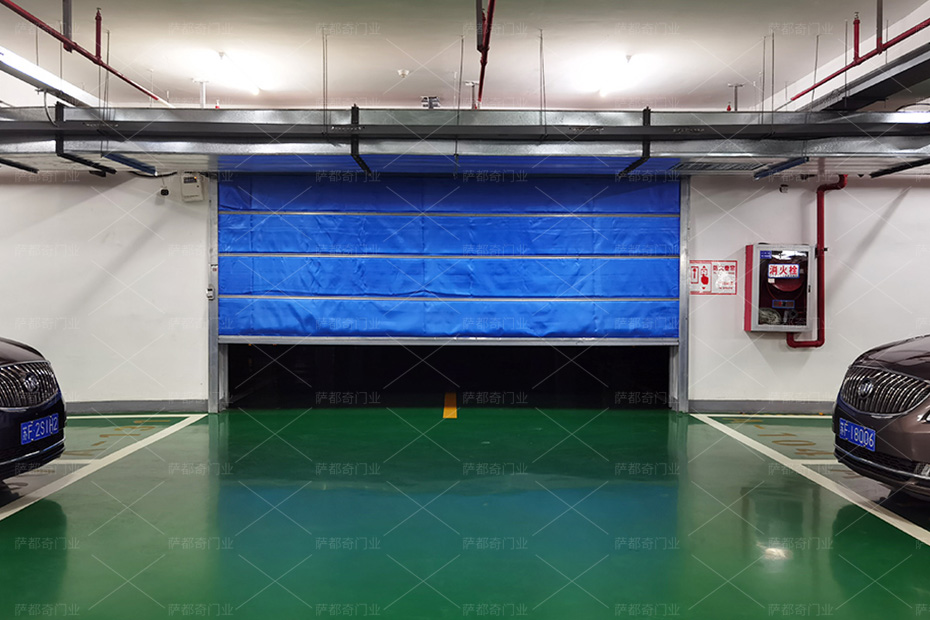

复合双轨防火卷帘门

功能要求
无机复合双轨防火卷帘门可防火、防烟、防风、防盗,可与温感、烟感报警系统
配套使用。遇有火情能自动控制门体下降,并能中停1~10分钟(距地1.8m) 供人员紧急疏
散,而后门体继续下降关闭,防止烟火外窜。门体外设有紧急提升按钮,必要时可将门体升
高到中停位置继续疏散人员,按确定的延时时间门体自动降落关闭。要与消防中央控制室联
动实现总控制,并兼有手动自动启闭功能。

主要零部件加工制做厚度要求
1 .帘面:1.2.mm
2 .帘面夹板:2.0mm
3 .座板:3.0mm
4导轨:外露型3.0mm
5 .门楣:1.2.mm
6 .箱体:0.8mm

安装技术要求
1 .门楣的材料及构造必须满足防火、防烟要求。
门楣与卷帘的间隙应《2mm
门楣的预埋钢板间距4600mm
2 .导轨的预埋钢板间距4 600mm
安装后垂直度每米45mm
全高垂直度420mm
卷帘在导轨运行应平稳、顺畅
3 .卷板的不平直度不大于洞口高度的如00
4 .卷帘门机应有耐火检验合格证明,安装应牢固,安装需留出检修空间。
5 .电动卷帘门机应有限位开关,卷帘启闭至上下限时能自动停止,复位误差< 20mm.应设手
动启闭装置,具有手动自动启闭功能,并有控制卷帘在任何位置停止的功能。
6 .自动控制的保险装置应安装在卷帘附近2米围的可见部位。
7 .防火卷帘除要求钢制帘板作镀锌或喷塑处理外,其他所有钢制构件必须涂防锈底漆。
8 .防火卷帘与现浇墙体连接可用预埋钢板或膨胀螺栓固定。生产厂家应提供防火卷帘与墙体
连接的设计图。

外观要求
1 .帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹,压坑及较明显的凹凸、锤痕、
毛刺、空洞等缺陷。
2 .相对运动件在切割、弯曲、冲钻等加工处,必须清理毛刺。
3 .构件或零件的组装,拼接处不允许有错位。
4 .焊接处应牢固,外观平整,不允许有夹渣、漏焊等现象。
5 .零部件的外露表面,必须作防锈处理,其涂层、镀层应均匀,不得有斑剥的现象。
6 .所有紧固件必须紧牢,不允许有松动现象。
